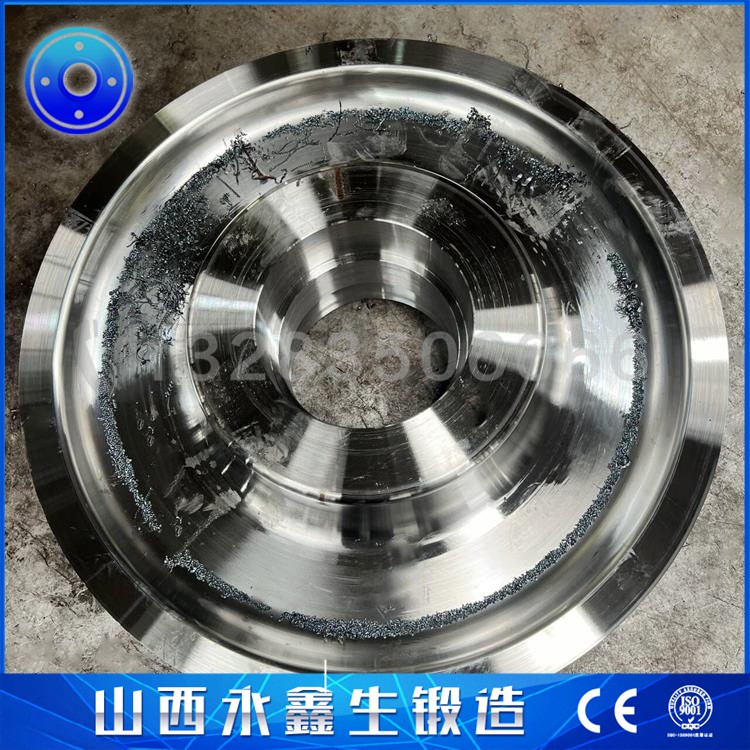

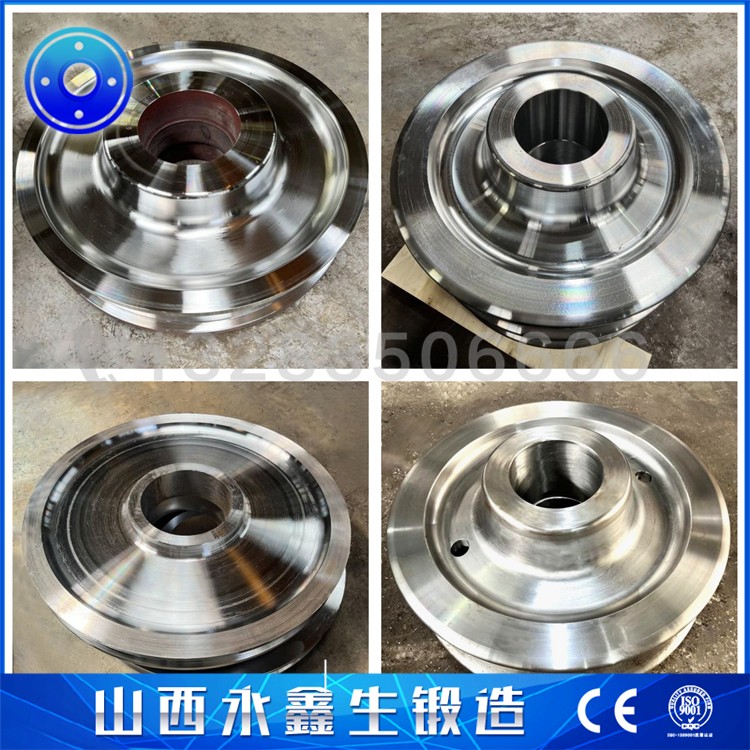

冷渣機托輪鍛件作為電力、化工行業(yè)關(guān)鍵設(shè)備的核心部件，質(zhì)量直接關(guān)系鍋爐系統(tǒng)的運行安全與生產(chǎn)效率，全流程質(zhì)量控制與完善的檢測體系是產(chǎn)品合格的核心保障。山西永鑫生重工建立覆蓋原料、生產(chǎn)、成品的全鏈條質(zhì)控體系，嚴(yán)格遵循 GB/T 37400.8、HG 21546 等行業(yè)標(biāo)準(zhǔn)，通過多維度檢測、全過程追溯，杜絕不合格產(chǎn)品出廠，為客戶提供質(zhì)量穩(wěn)定、性能可靠的冷渣機托輪鍛件。

原料質(zhì)量控制是第一道防線，從源頭杜絕缺陷。所有進廠鋼錠必須附帶材質(zhì)證明書，核對成分、爐號、規(guī)格等信息。采用光譜分析儀進行成分復(fù)檢，確保碳、鉻、鉬、錳等元素符合標(biāo)準(zhǔn)，嚴(yán)控硫、磷等有害雜質(zhì)含量≤0.025%。同時對坯料進行 100% 超聲波探傷，依據(jù) JB/T 5000.15 標(biāo)準(zhǔn)檢測內(nèi)部夾雜、疏松、裂紋等缺陷，不合格原料堅決拒收。山西永鑫生重工與國內(nèi)優(yōu)質(zhì)鋼企長期合作，穩(wěn)定原料供應(yīng)品質(zhì)，為托輪鍛件質(zhì)量奠定基礎(chǔ)。

生產(chǎn)過程質(zhì)控貫穿鍛造、熱處理、加工全環(huán)節(jié)。鍛造時實時監(jiān)控加熱溫度、始鍛溫度（1150-1200℃）、終鍛溫度（≥850℃）、鍛造比等參數(shù)，記錄每批產(chǎn)品工藝數(shù)據(jù)，確保符合規(guī)程要求。定期檢查鍛造工具與模具狀態(tài)，避免磨損導(dǎo)致尺寸偏差或表面折疊缺陷。熱處理環(huán)節(jié)，通過智能溫控系統(tǒng)記錄升溫、保溫、冷卻全過程，確保調(diào)質(zhì)、滲碳、回火等工藝參數(shù)穩(wěn)定，防止熱處理變形、開裂。機械加工采用數(shù)控立車、磨床等設(shè)備，定期校驗刀具、量具，控制尺寸公差與形位精度，確保輪面圓度、內(nèi)孔同軸度符合標(biāo)準(zhǔn)。山西永鑫生重工推行 “工序合格方可流轉(zhuǎn)” 機制，強化過程質(zhì)量管控，避免缺陷傳遞。

無損檢測是質(zhì)量把控的核心手段，覆蓋內(nèi)部與表面缺陷。超聲波探傷（UT）檢測托輪鍛件內(nèi)部疏松、夾雜、裂紋、白點等缺陷，重點排查輪面、輪輻、輪轂等受力關(guān)鍵區(qū)域，依據(jù) GB/T 6402 標(biāo)準(zhǔn)判定缺陷等級，確保內(nèi)部無超標(biāo)隱患。磁粉探傷（MT）針對輪轂鍵槽、輪面過渡圓角、端面等部位，排查表面及近表面裂紋、折疊等缺陷。關(guān)鍵產(chǎn)品增加滲透探傷（PT），提升表面缺陷檢出率。山西永鑫生重工配備專業(yè)持證檢測人員與先進探傷設(shè)備，執(zhí)行 100% 全檢，不漏過任何質(zhì)量隱患。

力學(xué)性能檢測驗證鍛件強度、韌性與硬度。按批次取樣進行拉伸試驗，檢測抗拉強度、屈服強度、伸長率，確保 35CrMo 托輪抗拉強度≥980MPa、42CrMo 托輪≥1080MPa；沖擊試驗測試常溫沖擊韌性，評估抗沖擊能力；硬度測試覆蓋輪面、輪轂、心部，確保輪面硬度符合工況要求（35CrMo 調(diào)質(zhì)硬度 240-280HB，42CrMo 調(diào)質(zhì)硬度 260-300HB），心部韌性充足。金相檢驗觀察晶粒度、夾雜物等級、組織狀態(tài)，要求晶粒度≥5 級、夾雜物≤2 級，組織為均勻回火索氏體或合格滲碳層。

尺寸與外觀檢測保障裝配與使用性能。采用三坐標(biāo)測量儀、卡尺、千分尺、粗糙度儀等設(shè)備，檢測輪面直徑、內(nèi)孔尺寸、輪寬、端面跳動、表面粗糙度等關(guān)鍵參數(shù)，確保符合圖紙公差要求。外觀檢查表面無裂紋、折疊、氣泡、凹坑、毛刺等缺陷，過渡區(qū)域圓滑過渡。所有檢測數(shù)據(jù)詳細記錄，形成完整質(zhì)量檔案，隨產(chǎn)品交付質(zhì)保書、探傷報告與性能報告。山西永鑫生重工以嚴(yán)苛的質(zhì)控與檢測體系，為冷渣機托輪鍛件質(zhì)量保駕護航。
